Nakrętki kołnierzowe
Czy te skargi są znajome w warsztatach mechanicznych i na placach budowy rurociągów? Zwykłe nakrętki mają tendencję do „pękania” pod wpływem wibracji lub dużych obciążeń, co nie tylko opóźnia projekt, ale także stwarza zagrożenie dla bezpieczeństwa. Doświadczeni technicy wiedzą jednak, że zastąpienie ich nakrętką z podkładką często rozwiązuje problem — jest to nakrętka kołnierzowa. Dzisiaj szczegółowo wyjaśnimy tę „magiczną broń zapobiegającą rozluźnianiu”.
Co to są nakrętki kołnierzowe?

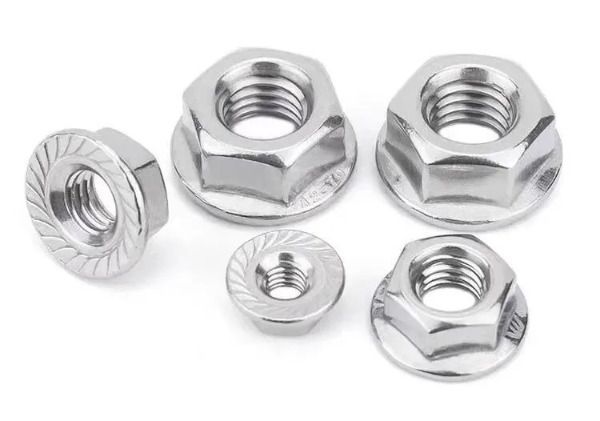

Nakrętka sprężynowa, znana również jako nakrętka podkładkowa lub nakrętka ząbkowana, różni się wyglądem od zwykłej nakrętki sześciokątnej — ma na jednym końcu duży „kołnierz”, przypominający „płaską stopkę” nakrętki, z niektórymi kołnierzami z drobnymi ząbkami lub falistymi liniami. Nie lekceważ tego projektu; to klucz do jego stabilności.
W porównaniu do zwykłej nakrętki eliminuje dwa etapy: nie jest wymagana dodatkowa podkładka, co pozwala na jednoetapowy montaż; i nie ma potrzeby wielokrotnego sprawdzania, czy podkładki są źle ustawione, co znacznie poprawia wydajność montażu. Szczególnie w przypadku operacji na dużych wysokościach lub w ograniczonych przestrzeniach ta „zintegrowana” konstrukcja pozwala pracownikom zaoszczędzić wiele wysiłku.
Rdzeń nakrętek kołnierzowych
Główną przyczyną luzowania zwykłych nakrętek jest skoncentrowane ciśnienie i niewystarczające tarcie. Nakrętki kołnierzowe rozwiązują ten problem dzięki trzem cechom konstrukcyjnym, które omówimy kolejno:
Rozproszenie ciśnienia: Przekształcenie „siły igłowej” w „siłę planarną”
Szeroki kołnierz rozkłada równomiernie siłę dokręcania nakrętki na powierzchnię łączonych części, przy czym powierzchnia styku jest 3-5 razy większa niż w przypadku zwykłych nakrętek. Zapobiega to wgnieceniom na powierzchni przedmiotu obrabianego i zdzieraniu gwintu spowodowanemu nadmiernym miejscowym naprężeniem, zmniejszając ryzyko poluzowania się u jego źródła.
Mechaniczna blokada załączająca: Ząbkowane zęby jako „antypoślizgowe pazury”

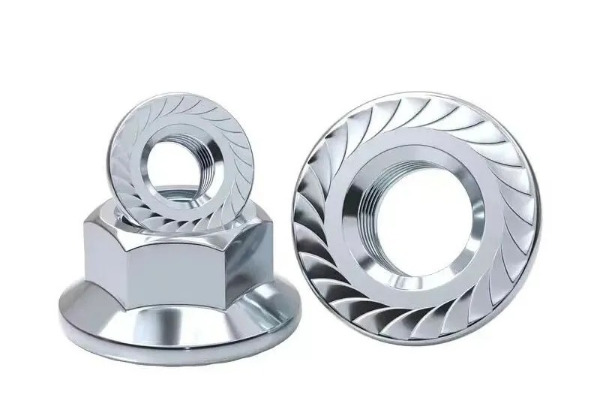

Podczas dokręcania zębatej nakrętki kołnierzowej ząbkowane zęby zaczepiają niczym pazury o powierzchnię łączonych części, tworząc blokadę mechaniczną. To „fizyczne blokowanie” jest bardziej niezawodne niż poleganie wyłącznie na tarciu gwintu w celu zapobiegania poluzowaniu; nawet przy wibracjach sprzętu o wysokiej częstotliwości nakrętka nie będzie się „obracać i zsuwać”. •
Pomocnicza funkcja uszczelniająca: blokuje zanieczyszczenia, zwiększając trwałość
Kołnierz ściśle przylega do powierzchni przedmiotu obrabianego, zapewniając pewien stopień uszczelnienia, aby zapobiec przedostawaniu się kurzu, oleju i plam z wody do gwintowanych szczelin, zmniejszając korozję i rdzę oraz wydłużając żywotność połączenia.
Przewodnik dotyczący unikania nakrętek kołnierzowych
Nakrętki kołnierzowe nie nadają się do wszystkich sytuacji; wybór niewłaściwego typu może być stratą pieniędzy. Zapamiętaj te kluczowe punkty wyboru.
Scenariusze z niewielkim obciążeniem i bez wibracji
Do zastosowań takich jak mocowanie szaf domowych lub montaż lekkich półek, zwykłe nakrętki są w zupełności wystarczające. Zabezpieczenie przed luzowaniem nakrętek kołnierzowych jest niepotrzebne i jedynie zwiększa koszty.
W przypadku bardzo dużych rozmiarów należy potwierdzić dostępność przed złożeniem zamówienia
Nakrętki kołnierzowe mniejsze niż M20 są powszechne, ale te większe niż M20 to przeważnie konstrukcje płaskie i bezzębne, a producenci zazwyczaj nie trzymają ich w magazynie. Muszą być wykonane na zamówienie z wyprzedzeniem, aby uniknąć opóźnień spowodowanych zamówieniami w ostatniej chwili.
W środowiskach o wysokiej temperaturze i wysokiej korozji materiał ma kluczowe znaczenie
Zwykłe nakrętki kołnierzowe ze stali A3 nie są odporne na wysokie temperatury i korozję. W przypadku stosowania w rurociągach chemicznych lub urządzeniach kotłowych należy wybrać materiał ze stopu 35CrMoA, a powierzchnia powinna być najlepiej ocynkowana ogniowo w celu uzyskania większej odporności na korozję.
Środki ostrożności dotyczące użytkowania
Kluczem do stosowania nakrętek kołnierzowych jest „wybór odpowiedniego typu, właściwej instalacji, dostosowującej się do warunków pracy”, aby uniknąć poluzowania lub uszkodzenia spowodowanego niewłaściwym doborem lub obsługą.

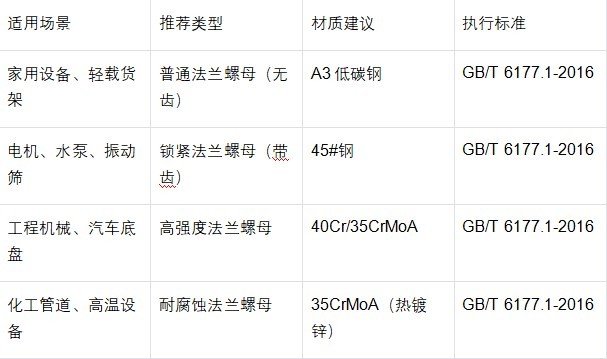

I. Wybór i dopasowanie: Wybór odpowiedniego modelu ma fundamentalne znaczenie (wybierz typ w zależności od warunków pracy, przydatności materiału do środowiska i dokładnego dopasowania specyfikacji).
II. Instalacja i obsługa: Szczegóły decydują o stabilności (oczyść współpracujące powierzchnie, kontroluj moment dokręcania i unikaj stosowania dodatkowych podkładek).
III. Dostosowanie warunków pracy: Unikaj pułapek związanych z użytkowaniem (nie używaj scenariuszy w niewłaściwy sposób, zapewnij ochronę w specjalnych środowiskach i zabraniaj mieszania materiałów).
IV. Konserwacja i przeglądy: Wydłużenie żywotności (regularne przeglądy, terminowa wymiana uszkodzonych części i unikanie ponownego użycia).
