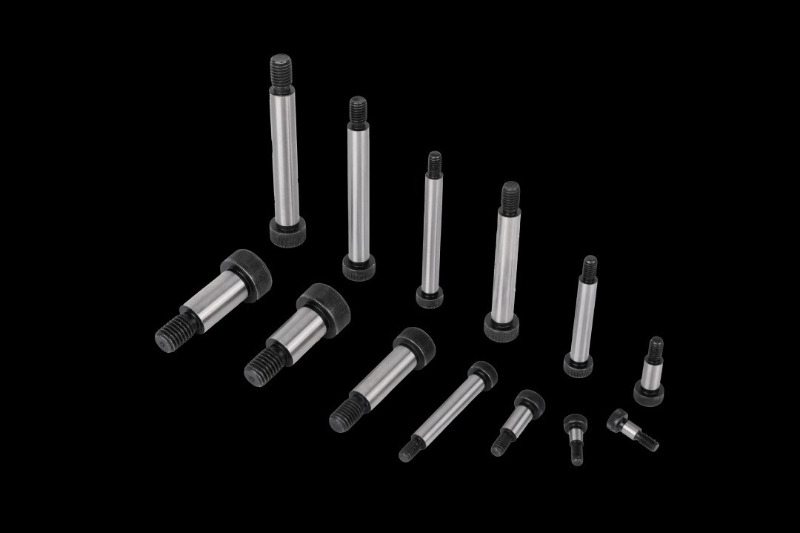

Co to jest śruba barkowa klasy 12,9?
Ocena 12,9 śruba barkowa , znana również jako śruba pasowana wału lub wewnętrzna sześciokątna śruba pasowana, to precyzyjne łączniki z gładkim kołnierzem i częściowym gwintem, zaprojektowane specjalnie do zastosowań wymagających dużej wytrzymałości i precyzji ruchu.
Funkcje
Cechy konstrukcyjne

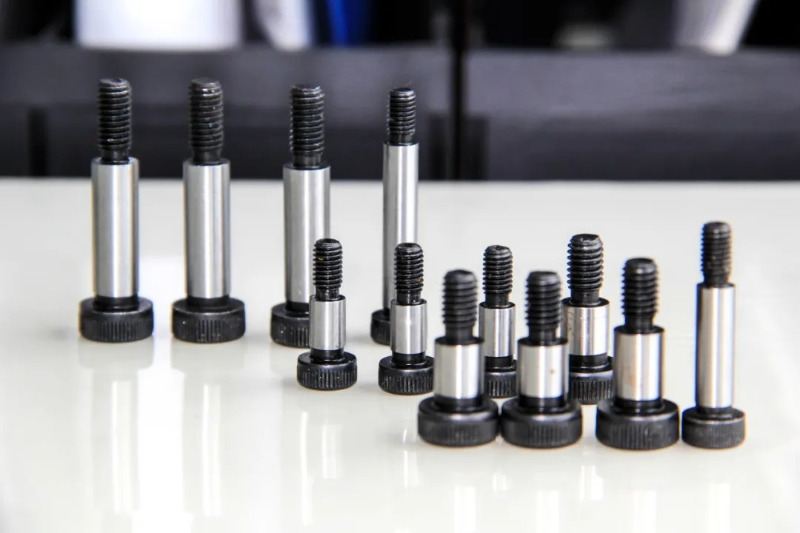

Śruba grzybkowa klasy 12.9 składa się z trzech kluczowych części:
Głowica śruby: Powszechnie zaprojektowane z wewnętrznymi lub zewnętrznymi łbami sześciokątnymi dla łatwego montażu i demontażu przy wysokim momencie obrotowym.
Gładkie ramię: Precyzyjnie obrobione, aby zapewnić stabilność elementów obrotowych lub przesuwnych.
Gwintowany koniec: Wykorzystuje częściowo gwintowaną konstrukcję, aby zapewnić bezpieczne trzymanie i poprawić nośność.
Kluczowe funkcje
Bardzo wysoka wytrzymałość: Wykonane ze stali stopowej (takiej jak SCM435) o wytrzymałości na rozciąganie ≥1220 MPa, zapewniającej niezawodność w zastosowaniach wymagających dużych obciążeń.
Tolerancje dokładności: Średnica, długość i współosiowość występu są ściśle kontrolowane, aby zapewnić precyzyjne pozycjonowanie i dopasowanie ślizgowe elementów mechanicznych.
Odporne na zużycie i trwałe: Obróbka powierzchniowa obejmuje hartowanie, czernienie, fosforanowanie lub niklowanie, poprawiające odporność na zużycie i korozję.
Wysoki moment obrotowy: Wytrzymują wysokie momenty dokręcania, odpowiednie do ciężkich maszyn i środowisk o dużym obciążeniu dynamicznym.
Zastosowania śrub pasowanych klasy 12.9
Ze względu na wysoką wytrzymałość, precyzyjną obróbkę i możliwość dostosowania ruchu, śruba pasowana klasy 12,9 jest szeroko stosowana w wielu gałęziach przemysłu, zwłaszcza w scenariuszach o dużym obciążeniu i wysokich wymaganiach dotyczących precyzji.
Wyposażenie maszyn
W maszynach zautomatyzowanych, precyzyjnych obrabiarkach i wyposażeniu linii produkcyjnych śruby pasowane służą do podparcia i przesuwania elementów, zapewniając płynną pracę sprzętu.
Szyny ślizgowe i mechanizmy prowadzące: Zapewnij dokładność ruchu liniowego lub obrotowego.
Systemy transmisji: Stosowane jako śruby mocujące korbowody i gniazda łożysk, zmniejszając zużycie ruchomych części.
Przyrządy i oprzyrządowanie: Oprawy do stałego pozycjonowania i mocowania, poprawiające dokładność produkcji.

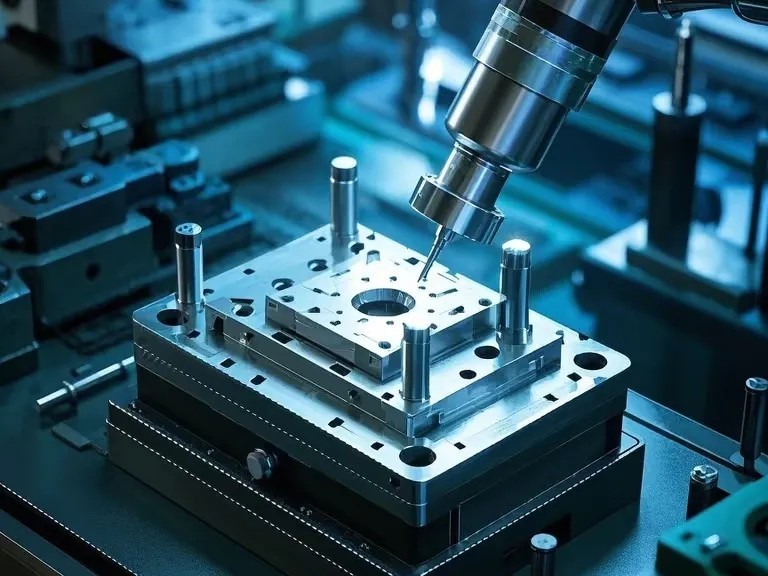

Produkcja form
Formy wtryskowe: Stosowany do suwaków, płyt prowadzących i mechanizmów pozycjonujących, aby zapewnić płynne otwieranie i zamykanie formy.
Tłoczniki: Stosowany do mocowania kołków prowadzących i zespołów suwaków w celu poprawy trwałości i precyzji formy.
Przemysł motoryzacyjny
Śruby pasowane klasy 12.9 są szeroko stosowane w produkcji samochodów do silników, układów zawieszenia i układów hamulcowych.
Elementy silnika: Połącz wahacze, korbowody i mechanizmy zaworowe, zapewniając stabilność podczas pracy z dużą prędkością.
Systemy zawieszenia: Wykorzystaj amortyzatory i połączenia wahaczy sterujących, aby wytrzymać wibracje i uderzenia o wysokiej częstotliwości.
Układy hamulcowe: Stosowany w zaciskach hamulcowych i szynach ślizgowych, zapewnia odporność na wysoką temperaturę i dużą nośność.

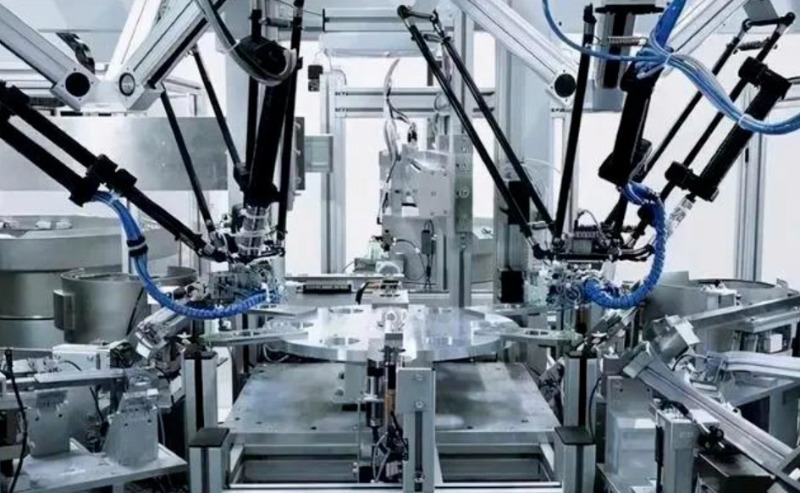

Sprzęt elektroniczny i automatyki
Połączenia robota: Stosowane jako osie obrotowe w celu zapewnienia precyzyjnego pozycjonowania i elastycznego ruchu ramion robotycznych.
Zautomatyzowane linie montażowe: Używany do suwaków i urządzeń prowadzących w celu poprawy stabilności i precyzji sprzętu.

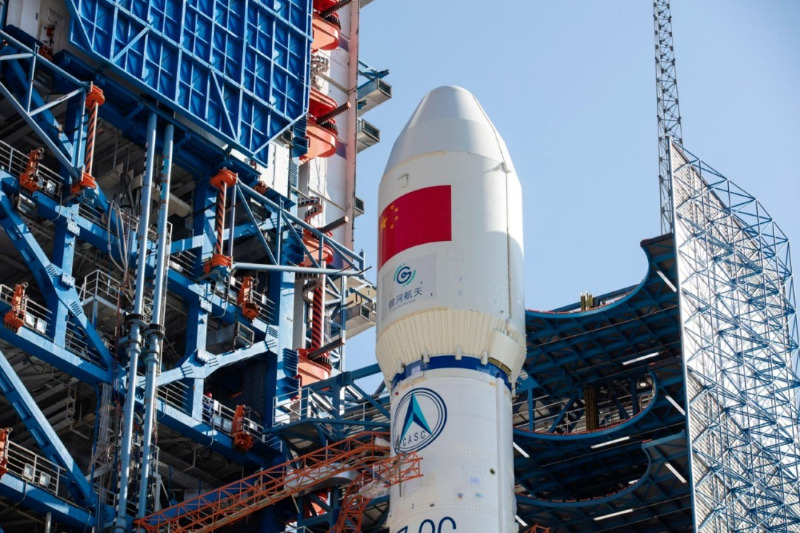

Lotnictwo
System kontroli lotu: Służy do sterowania obrotem i łączeniem powierzchni sterowych, klap i innych elementów.
Ramię robota satelitarnego: Zapewnia precyzyjny obrotowy punkt obrotu, zapewniając stabilność i niezawodność.

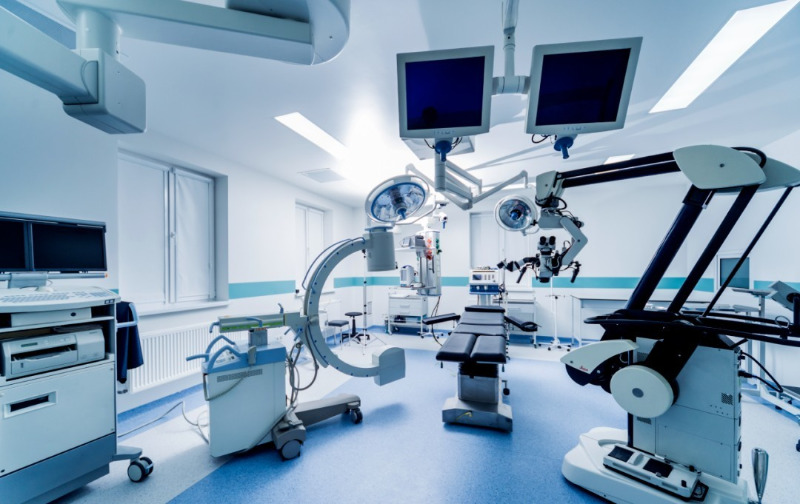

Sprzęt medyczny
Aparaty rentgenowskie i tomografy komputerowe: Stosowany do szyn ślizgowych i ruchomych części, aby zapewnić precyzyjną pracę sprzętu.
Roboty chirurgiczne: Stosowany w przegubach ramion robotów, aby zapewnić precyzyjną kontrolę i stabilność.
Proces produkcyjny śruby barkowej klasy 12.9
Główne materiały
Typowe materiały na śruby pasowane klasy 12.9 obejmują:
SCM435 (stal stopowa): Dobra wytrzymałość i odporność na zmęczenie, odpowiednia do środowisk obciążonych uderzeniami.
Stal nierdzewna (304, 316L): Odporny na korozję, ale o mniejszej wytrzymałości, stosowany głównie w żywności i sprzęcie medycznym.
Proces produkcyjny
1. Cięcie materiału: Precyzyjne cięcie prętów stalowych o wysokiej wytrzymałości.
2. Precyzyjna obróbka CNC: Obracanie łba śruby, występu i części gwintowanej w celu zapewnienia ścisłych tolerancji.
3. Obróbka gwintów: Walcowanie gwintów w celu poprawy wytrzymałości i trwałości zmęczeniowej.
4. Obróbka cieplna: Hartowanie i odpuszczanie w celu poprawy twardości i odporności na zużycie.
5. Obróbka powierzchniowa: Cynkowanie, czernienie i fosforanowanie w celu zwiększenia odporności na korozję.
6. Kontrola jakości: Stosowanie współrzędnościowej maszyny pomiarowej, testu twardości i testu momentu obrotowego w celu zapewnienia wysokiej precyzji i spójności. Jest żrący, ale ma mniejszą wytrzymałość i jest stosowany głównie w żywności i sprzęcie medycznym.
Standardy branżowe
Produkcja śrub pasowanych musi być zgodna z międzynarodowymi standardami, aby zapewnić ich wydajność i niezawodność.
ISO7379: Norma dotycząca wymiarów, materiałów i tolerancji metrycznych śrub pasowanych.
DIN923: Norma niemiecka, szeroko stosowana na rynku europejskim.
ASME B18.3: Specyfikacje standardowych amerykańskich śrub pasowanych, mających zastosowanie na rynku północnoamerykańskim.
JIS B 1180: Japoński standard stosowany w produkcji maszyn precyzyjnych.
Normy te określają średnicę kołnierza, tolerancje długości, specyfikacje gwintów, wytrzymałość na rozciąganie i obróbkę powierzchni, aby zapewnić stabilność i kompatybilność śrub w trudnych warunkach.
Jak wybrać odpowiednią śrubę barkową?
Wybierając śruby pasowane, należy wziąć pod uwagę następujące czynniki:
Wymagania dotyczące obciążenia: Określ wymaganą wytrzymałość na rozciąganie i trwałość zmęczeniową.
Wymiary ramion: Zapewnij kompatybilność z elementami przesuwnymi lub obrotowymi.
Specyfikacja gwintu: Wybierz odpowiedni gwint metryczny lub imperialny dla urządzenia.
Obróbka powierzchniowa: Wybierz powłokę antykorozyjną, taką jak cynkowanie, czernienie lub fosforanowanie.
Śruby pasowane klasy 12.9 mają kluczowe znaczenie w maszynach, produkcji samochodów, produkcji form, automatyce i lotnictwie ze względu na ich wysoką wytrzymałość, precyzyjne tolerancje i możliwość dostosowania do dynamicznego ruchu. Ich rygorystyczne standardy produkcyjne i doskonała wydajność czynią z nich podstawowy produkt na rynku wysokiej klasy elementów złącznych.
Czy używałeś w swojej branży śrub barkowych klasy 12.9? Podziel się swoim doświadczeniem!
