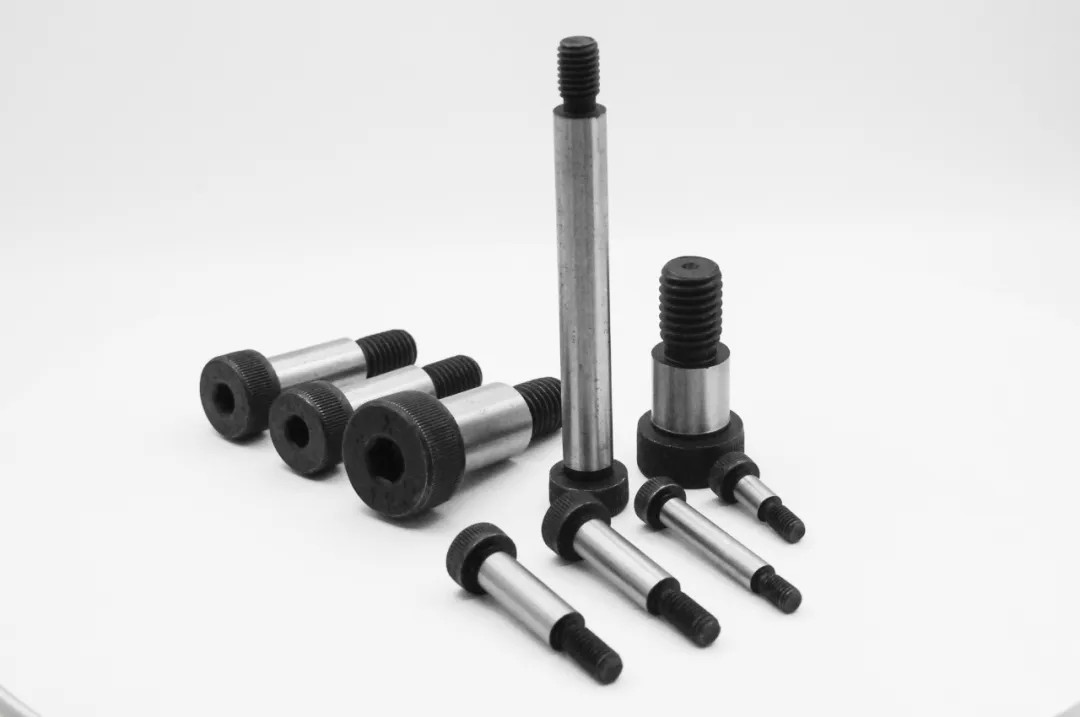

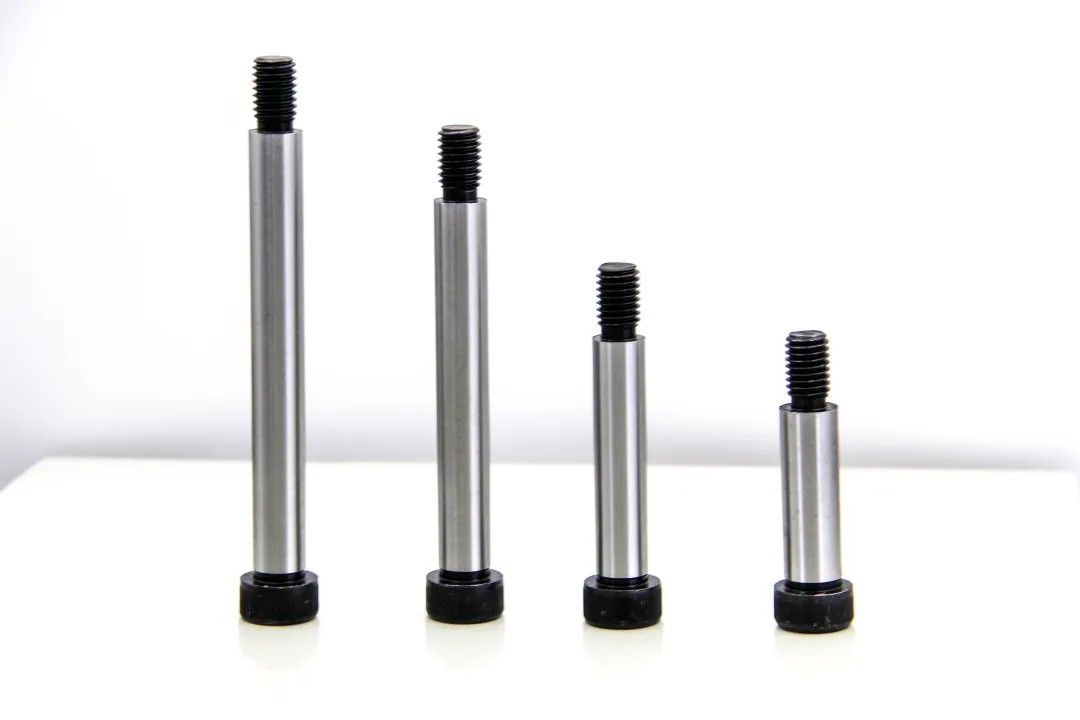

Co to jest śruba ramion o klasy 12,9?
Śruba ramion o klasy 12,9, znana również jako śruba na ramię lub śruba ramion gniazda sześciokątnego, jest bardzo precyzyjnym elementem z gładkim ramieniem i częściowymi gwintami, specjalnie zaprojektowanymi do zastosowań o wysokiej wytrzymałości i precyzyjnej ruchu.
Cechy
Cechy strukturalne
Śruba barku o klasie 12,9 składa się z trzech kluczowych części:
Głowa śrubowa: powszechnie z wewnętrzną lub zewnętrzną konstrukcją heksagonalną, która jest wygodna do instalacji i usuwania o wysokim momencie obrotowym.
Gładkie ramię: Precyzja obrabiana, aby zapewnić stabilność części obrotowych lub przesuwanych.
Gwintowany koniec: Częściowo gwintowana konstrukcja, aby zapewnić bezpieczną utrwalanie i poprawić pojemność obciążenia.
Podstawowe funkcje
Ultra-wysoka siła: Stal stopowa (taka jak 42CRMO) o wytrzymałości na rozciąganie ≥1220MPa służy do zapewnienia niezawodności w zastosowaniach o wysokim obciążeniu.
Precyzyjna tolerancja: Średnica, długość i koncentryzacja barku są ściśle kontrolowane, aby zapewnić precyzyjne pozycjonowanie i przesuwanie części mechanicznych.
Odporne na zużycie i trwałe: Powierzchnia jest wygaszona, sczerniona, fosforowana lub niklu, aby poprawić odporność na zużycie i odporność na korozję.
Wydajność wysokiego momentu obrotowego: Może wytrzymać większy moment obrotowy i jest odpowiedni do ciężkich maszyn i środowisk wysokiego dynamicznego obciążenia.
Scenariusze aplikacji 12,9 klasa ramion
Ze względu na wysoką wytrzymałość, precyzyjne przetwarzanie i dostosowanie ruchu śruby ramion 12,9 są szeroko stosowane w wielu branżach, szczególnie w scenariuszach o wysokim obciążeniu i wysokim wymaganiom precyzyjnym.

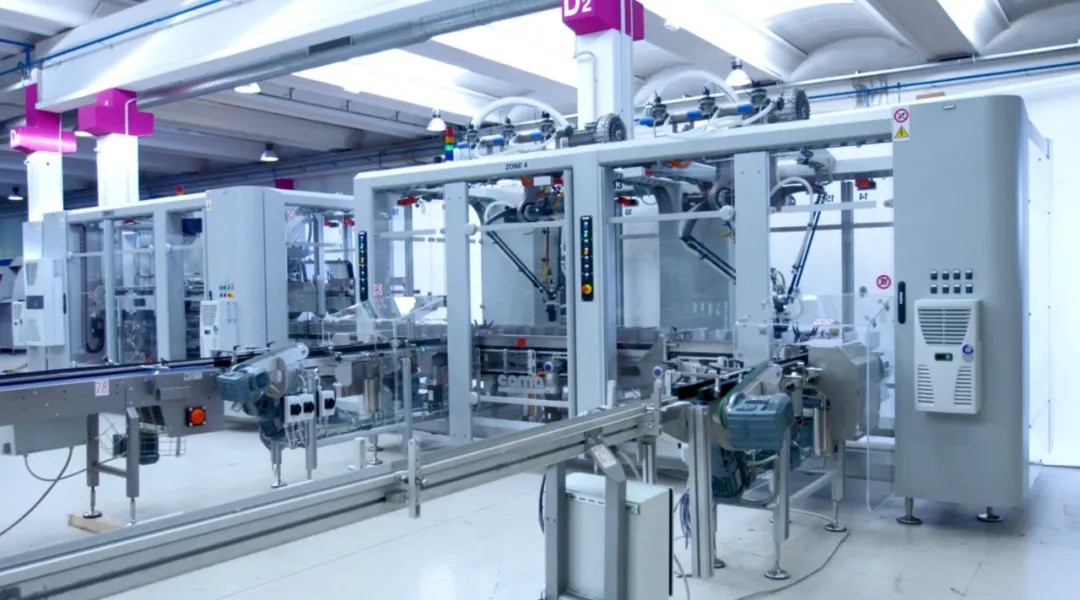

Sprzęt mechaniczny
W zautomatyzowanych maszynach, precyzyjnych maszynach i sprzęcie linii produkcyjnej do obsługi i przesuwania elementów ramion są używane do obsługi i przesuwania komponentów w celu zapewnienia sprawnego działania sprzętu.
Szyny slajdów i mechanizmy przewodników: Upewnij się, że dokładność ruchu liniowego lub obrotowego.
System transmisji: stosowane jako śruby mocujące pręt i łożyska, aby zmniejszyć zużycie ruchomych części.
Oprawy i oprzyrządowanie: Naprawiono urządzenia do zacisku pozycjonowania w celu poprawy dokładności produkcji.

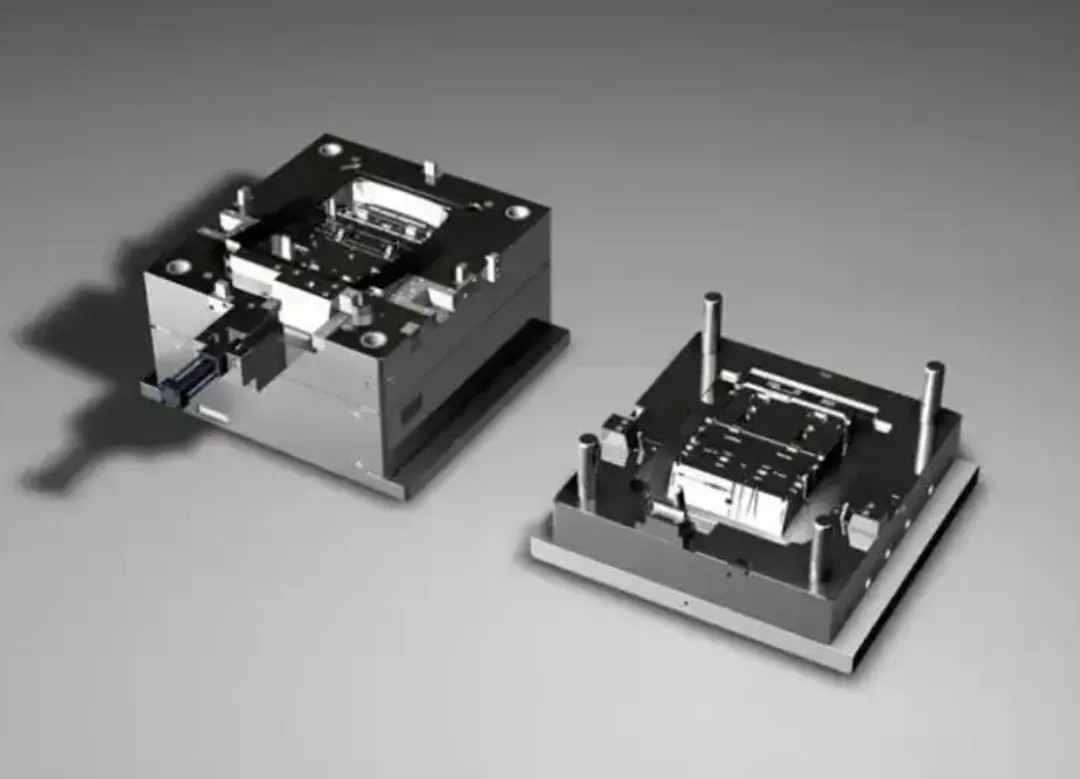

Produkcja pleśni
Forma wtryskowa: Używany do suwaków, płyt prowadzących i mechanizmów pozycjonowania w celu zapewnienia płynnego otwierania i zamykania formy.
Stamping Mold: Używany do utrwalenia pinów przewodnika i komponentów suwakowych w celu poprawy żywotności i dokładności pleśni

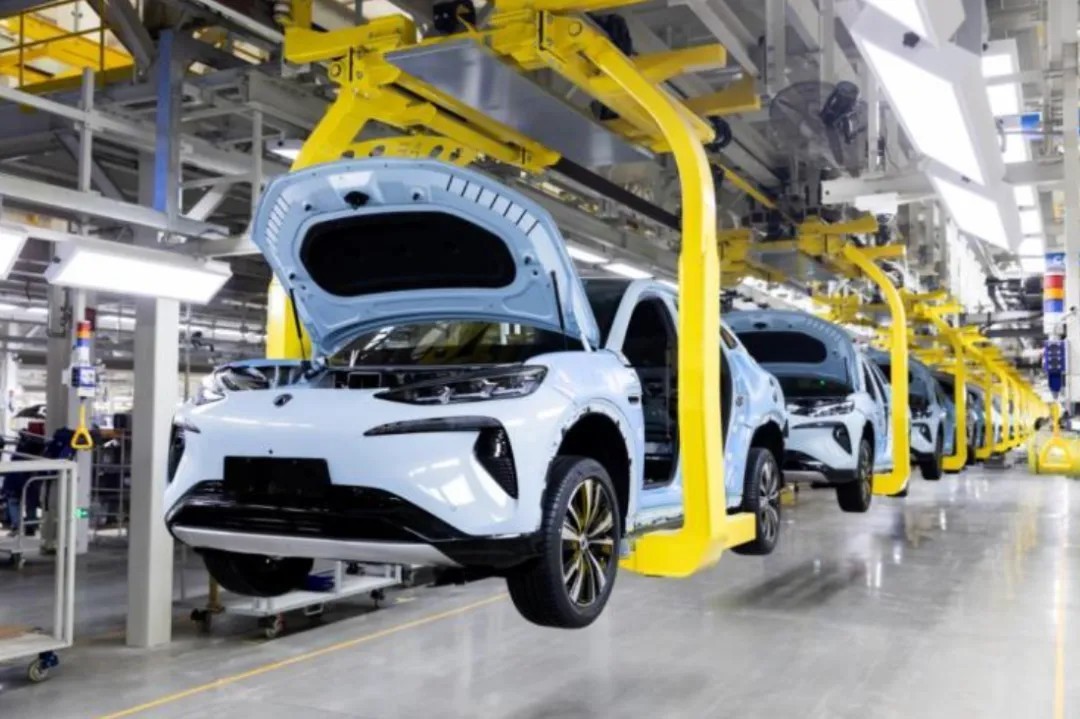

Przemysł motoryzacyjny
Śruby ramion 12.9 są szeroko stosowane w silnikach, systemach zawieszenia i hamulcach w produkcji samochodów.
Komponenty silnika: Podłącz ramiona rockerowe, pręty łączące i mechanizmy zaworów, aby zapewnić stabilność podczas pracy.
System zawieszenia: Wytrzymaj wibracje o wysokiej częstotliwości i siły uderzenia w punktach połączenia amortyzatorów i huśtania ramion.
Układ hamowania: Używany do zacisków hamulcowych i przesuwanych przewodników w celu zapewnienia oporności o wysokiej temperaturze i wysokiej pojemności obciążenia.
Sprzęt elektroniczny i automatyzacja
Złącze robotów: stosowane jako osie obrotu w celu zapewnienia precyzyjnego pozycjonowania i elastycznego ruchu ramion robotycznych.
Zautomatyzowane linie montażowe: Używany do suwaków i przewodników w celu poprawy stabilności i dokładności sprzętu.
Aerospace
System kontroli lotu: Służy do kontrolowania komponentów obrotu i połączenia powierzchni kontrolnych i klap.
Manipulator satelitarny: Zapewnia wysokowydajne podparcie rotacyjne w celu zapewnienia stabilności i niezawodności.

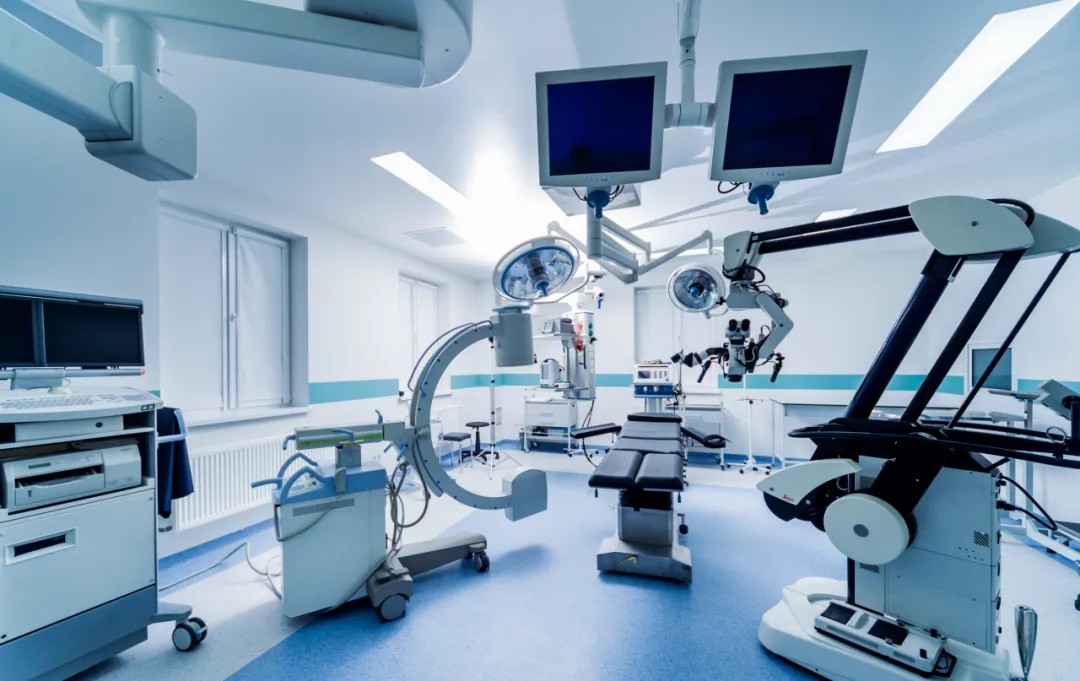

Sprzęt medyczny
Maszyny rentgenowskie, skanery CT: Używany do szyn slajdów i ruchomych części w celu zapewnienia dokładnego działania sprzętu.
Roboty chirurgiczne: Używany do połączeń ramion robota w celu zapewnienia precyzyjnej kontroli i stabilności.
Proces produkcyjny 12,9 śrub ramionowych
1. materiały
Wspólne materiały dla śrub ramion 12,9 obejmują:
42CRMO (aluminiowa stal): Wysoka wytrzymałość, dobra odporność na zużycie, odpowiednia do zastosowań o wysokim obciążeniu.
SCM435 (stal Chrome-Molybdenum): Dobra wytrzymałość i odporność na zmęczenie, odpowiednie dla środowisk obciążenia uderzenia.
Stal nierdzewna (304, 316L): Odporność na korozję, ale niską wytrzymałość, stosowana głównie w żywności i sprzęcie medycznym.
2. Proces produkcji
Cięcie materiału: Precyzyjne cięcie stalowych prętów o wysokiej wytrzymałości.
CNC Precision Caymining: Obracanie głowic, ramion i gwintowanych części, aby zapewnić ścisłe tolerancje.
Obróbka nici: Wołane nici służą do poprawy siły i żywotności zmęczenia.
Obróbka cieplna: Gaszanie temperamentu w celu poprawy twardości i odporności na zużycie.
Obróbka powierzchni: Galwanizacja, zaciemnienie, fosfor się w celu zwiększenia odporności na korozję.
Inspekcja jakości: Trzy współrzędne przyrząd pomiarowy, test twardości, test momentu obrotowego są stosowane w celu zapewnienia wysokiej precyzji i spójności.
Korozja, ale siła jest niska, stosowana głównie w żywności i sprzęcie medycznym.
3. Standardy przemysłowe
Produkcja śrub ramionowych musi być zgodna ze standardami międzynarodowymi, aby zapewnić ich wydajność i niezawodność.
ISO 7379: Standard wymiarów, materiałów i tolerancji śrub ramion metrycznych.
DIN 923: Niemiecki standard, powszechnie stosowany na rynku europejskim.
ASME B18.3: Wymagania dotyczące specyfikacji dla amerykańskich śrub ramionowych, odpowiednie dla rynku Ameryki Północnej.
Jis B 1180: Japoński standard, stosowany w precyzyjnej produkcji maszyn.
Te standardy określają średnicę barku, tolerancję długości, specyfikacje nici, wytrzymałość na rozciąganie i obróbkę powierzchni, aby zapewnić stabilność i zgodność śrub w trudnych środowiskach.
4. Jak wybrać prawą śrubę na ramię?
Wybierając śrubę ramion, musisz rozważyć następujące czynniki:
Wymagania dotyczące obciążenia: Określ wymaganą wytrzymałość na rozciąganie i żywotność zmęczeniową.
Rozmiar barku: Upewnij się, że kompatybilność z częściami przesuwnymi lub obrotowymi.
Specyfikacje wątków: Wybierz wątki metryczne lub imperialne odpowiednie dla sprzętu.
Obróbka powierzchni: Wybierz powłoki przeciw korozji, takie jak galwanizacja, zaciemnienie, fosfor się itp.
12.9 Śruby ramionowe są niezbędne w urządzeniach mechanicznych, produkcji motoryzacyjnej, formach, automatyzacji i lotach lotniczych ze względu na ich wysoką wytrzymałość, precyzyjne tolerancje i zdolność adaptacyjną do ruchu dynamicznego. Jego ścisłe standardy produkcyjne i doskonała wydajność sprawiają, że jest to podstawowy produkt na wysokiej klasy rynku złączników.
Czy w swojej branży użyłeś 12,9 śrub ramionowych? Witamy, aby podzielić się swoim doświadczeniem!
